16 Пробная плата

Сегодня наконец-то появилось время на эксперименты. Решил попробовать вытравить платы лазерно-утюжным методом по статьям:
Печатная плата своими руками плату утюжно - лазерным способом!!!
Как правильно изготовить печатную плату
Получилось не очень. В качестве бумаги взял флаер пиццерии - Скорее всего надо брать более тонкую бумагу, но непременно глянцевую. Хуже всего перевелись края. Да и мелкие детали в середине тоже отваливались. Попробую всё стереть и нанести еще раз.

Результаты вытравливания:

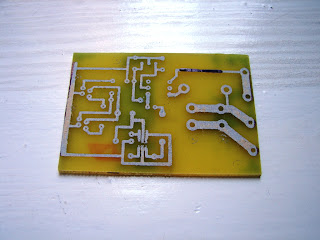

Со второй попытки получилось перенести и вытравить вот такое:
Хлорное железо разводил с водой 1:1 по массе. Железо ложить в воду, а не наоборот!!!
Лучше протравливается если помешивать. По времени травление - примерно 15-20 минут если теплая вода и помешивать.

Как припоять микросхему DS2413  - тут
