04 DS9490R с чем его едят

1. Техническая информация (datasheet) DS9490R - тут

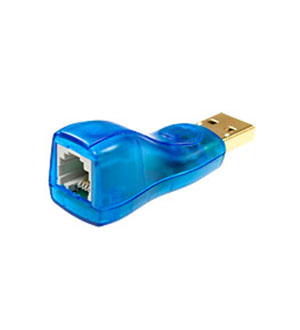

2. Что это такое? Это так называемый мастер ключ. Руки моего умного дома.
Если компьютер - это мозг, то адаптер DS9490R это именно руки, которым отдает приказы мозг и которыё "дергают за ниточки" датчики, котроллеры - отдавая команды и принимая данные.

Сегодня получил адаптер в руки.
Попытка его установить окончилась для моего Windows 7x64 крахом - послетали почти всей драйвера. Система назад не откатывалась. Восстановилась только после удаления установленного USB-драйвера.

Пошел шаманить на Ubuntu.
Начал отсюда
Единственное, что поменял: качал по такой ссылке:

wget http://downloads.sourceforge.net/project/owfs/owfs/2.8p20/owfs-2.8p20.tar.gz

Вставляем DS9490R (мастер сети) 1-wire в USB разъем и в терминале вводим:

# dmesg [15.534873] Driver for 1-wire Dallas network protocol. [15.777030] usbcore: registered new interface driver DS9490R [1553882.700959] w1_master_driver w1_bus_master1: Family 81 for 81.0000002d0f1d.39 is not registered.

Ставим пакеты для компиляции owfs:

# apt-get install automake autoconf autotools-dev gcc g++ libtool libusb-dev fuse-utils libfuse-dev swig python2.7-dev tcl8.4-dev php5-dev

Скачиваем и распаковываем owfs. Я брал самую последнюю версию, но у кого то с ней проблемы и советуют ставить 2.8p13:

# cd /usr/src # wget http://downloads.sourceforge.net/project/owfs/owfs/2.8p20/owfs-2.8p20.tar.gz # tar zxpf owfs-2.8p14.tar.gz

Переходим в директорию и вводим:

# cd owfs-2.8p20/ # ./configure

Будет много букв, но в конце должно быть примерно так:

Current configuration:   Deployment location: /opt/owfs   Compile-time options: Caching is enabled USB is enabled I2C is enabled HA7Net is enabled W1 is enabled Multithreading is enabled Parallel port DS1410E is enabled TAI8570 barometer is enabled Thermocouple is enabled Zeroconf/Bonjour is enabled Debug-output is enabled Profiling is DISABLED Tracing memory allocation is DISABLED 1wire bus traffic reports is DISABLED   Module configuration: owlib is enabled owshell is enabled owfs is enabled owhttpd is enabled owftpd is enabled owserver is enabled ownet is enabled ownetlib is enabled owtap is enabled owmon is enabled owcapi is enabled swig is enabled owperl is enabled owphp is enabled owpython is enabled owtcl is enabled

Компилируем и устанавливаем OWFS:

# make # make install

Финальная стадия.
Создадим директорию для монтирования датчиков:

# mkdir /var/1-wire

Проверим наличие нашего 1-Wire адаптера. OWFS поддерживает два типа мастера и с USB, и с COM портом. Будет выведен текущий список устройств USB, что-то вроде:

# lsusb Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub Bus 002 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub Bus 003 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub Bus 004 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub Bus 005 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub Bus 002 Device 003: ID 04fa:2490 Dallas Semiconductor DS1490F 2-in-1 Fob, 1-Wire adapter Bus 003 Device 002: ID 0458:003a KYE Systems Corp. (Mouse Systems) NetScroll+ Mini Traveler / Genius NetScroll 120 Bus 001 Device 004: ID 04e8:6761 Samsung Electronics Co., Ltd

Теперь мы знаем, наши адаптер найден, запускаем OWFS:

# /opt/owfs/bin/owfs --allow_other -u /var/1-wire/ DEFAULT: ow_usb_msg.c:(276) Opened USB DS9490 bus master at 2:3. DEFAULT: ow_usb_cycle.c:(191) Set DS9490 2:3 unique id to 81 C5 86 30 00 00 00 C1 fuse: mountpoint is not empty fuse: if you are sure this is safe, use the 'nonempty' mount option

Программа запущена, теперь нам необходимо взглянуть на примонтированные 1-Wire датчики:

# ls -lah /var/1-wire итого 4,0K drwxr-xr-x 1 root root 8 2012-02-20 15:32 . drwxr-xr-x 17 root root 4,0K 2012-02-17 19:06 .. drwxrwxrwx 1 root root 8 2012-02-20 17:32 28.A34A8A030000 drwxrwxrwx 1 root root 8 2012-02-20 17:32 28.A7CD09030000 drwxrwxrwx 1 root root 8 2012-02-20 17:32 81.C58630000000 drwxr-xr-x 1 root root 8 2012-02-20 15:32 alarm drwxr-xr-x 1 root root 8 2012-02-20 15:32 bus.0 drwxr-xr-x 1 root root 8 2012-02-20 15:32 settings drwxrwxrwx 1 root root 8 2012-02-20 17:32 simultaneous drwxr-xr-x 1 root root 8 2012-02-20 15:32 statistics drwxr-xr-x 1 root root 32 2012-02-20 15:32 structure drwxr-xr-x 1 root root 8 2012-02-20 15:32 system drwxr-xr-x 1 root root 8 2012-02-20 15:32 uncached

Мы видим папки — 28.A34A8A030000 и 28.A7CD09030000. Это и есть температурные датчики DS18B20, а 28.A34A8A030000 и 28.A7CD09030000 уникальные идентификаторы устройств (навроде MAC адреса). Считаем температуру:

# cat /var/1-wire/28.A34A8A030000/temperature 22.4375 # cat /var/1-wire/28.A7CD09030000/temperature 22.3465

Чтобы датчика монтировались при старте системы в /etc/rc.local до строчки exit 0 пишем:

modprobe -a ds2490 & /opt/owfs/bin/owfs --allow_other -u /var/1-wire &

OWFS, сам по себе, является Web-сервером. Запустим его:

/opt/owfs/bin/owserver -uall -p 3000 /opt/owfs/bin/owhttpd -s 3000 -p 3001 /opt/owfs/bin/owfs -s 3000 /var/1-wire/

Теперь мы можем зайти на него таким образом, наберем в браузере:

http://localhost:3001/

Результат:

Интерфейс Web-сервера owfs

owfs, помимо всего прочего, поддерживает множество сетей 1-wire. Вы можете использовать два и более управляющих элемента DS9490R, использовав одну сеть, например, для работы достаточно медленных температурных датчиков, а другую — для исполнительных механизмов.
Интерфейс, доступный через Интернет (на скриншоте), которым располагает owfs для считывания показаний устройств вполне пригоден для отладки и администрирования, но выглядит несколько пугающим для домочадцев, ведь в будующем я рассчитываю наращивать сеть (управляющими датчиками освещения, отопления, видеонаблюдения). Поэтому я решил воспользоваться библиотекой ownet из пакета owfs для считывания показаний из PHP-скриптов.
В планах: считывать датчики раз в 5 минут и записывать их в базу mysql. Неплохо было бы отображать какую-нибудь аналитику. Например, среднюю, максимальную и минимальную температуру за день и за сутки, перепад температуры в течение суток. Также неплохо было рисовать температурный график, думаю RRDtool для этого подойдет. Сделать реагирование на события, например при достижении минимально допустимой температуры в помещении информировать меня по sms и email. Прикрутить датчики движения, тоже с информированием меня о вторжении. Поменять газовый котел в котором есть эл. управлением, например «Vaillant», и рулить им из веб-интерфейса. И да, видеонаблюдение.
Ну, а пока протестируем ownet, создадим виртуальный хост в Apache и кинем туда простейший скриптик:

<?php require "/opt/owfs/bin/ownet.php"; $ow=new OWNet("tcp://localhost:3000"); $temp1 = $ow->read("28.A34A8A030000/temperature"); $temp2 = $ow->read("28.A7CD09030000/temperature"); echo "small $temp2<br>"; echo "big $temp1"; unset($ow); ?>

Проверим:

http://localhost/

Результат:

Результат работы скрипта

Наброски сделаны и теперь нужно сваять нормальный, масштабируемый интерфейс.
